Автор курса на Stepik Антон Севостьянов, представитель проекта IT-Skills | Обучение системных администраторов, разбирает базовые принципы построения локальных сетей и объясняет, почему одни схемы подключения давно ушли в прошлое, а другие стали отраслевым стандартом.
В статье — понятное объяснение трёх классических топологий: «шина», «кольцо» и «звезда», их принципов работы, ограничений и практического применения. Если вы начинаете разбираться в сетевых технологиях или хотите систематизировать знания — это тот самый фундамент, без которого дальше двигаться сложно.
В статье — понятное объяснение трёх классических топологий: «шина», «кольцо» и «звезда», их принципов работы, ограничений и практического применения. Если вы начинаете разбираться в сетевых технологиях или хотите систематизировать знания — это тот самый фундамент, без которого дальше двигаться сложно.
В этом материале разберёмся:
- что такое сетевая топология и почему без неё невозможно спроектировать нормальную сеть;
- как работают три классические схемы: шина, кольцо и звезда;
- какие у них плюсы и ограничения;
- почему в 99,9% случаев современные сети строятся по топологии «звезда».
Этот разбор поможет сформировать системное понимание того, как физически устроены локальные сети — и станет фундаментом для дальнейшего изучения сетевых технологий.
Что такое топология сети
Топология сети — это схема физического подключения компьютеров, кабелей и сетевых устройств.
Проще говоря, это ответ на вопрос: как именно устройства соединены между собой и как они обмениваются данными.
От выбранной топологии зависят:
- скорость работы сети,
- устойчивость к сбоям,
- возможность масштабирования,
- сложность обслуживания.
Исторически все сети строятся на основе трёх базовых топологий:
- Шина (Bus)
- Кольцо (Ring)
- Звезда (Star)
Разберём каждую по отдельности.
Топология «Шина» (Bus)
Как работает

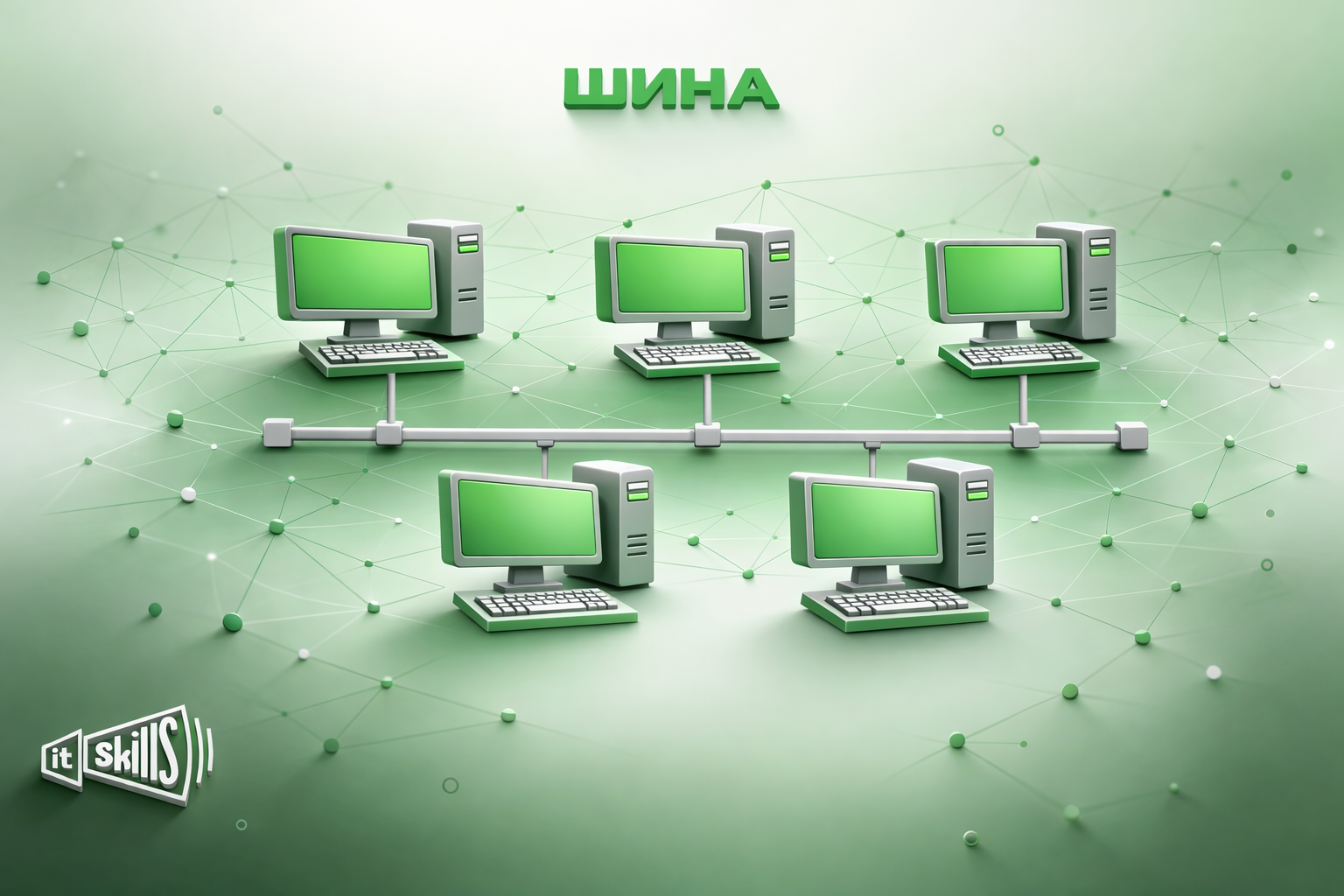

В топологии «шина» все компьютеры подключаются к одному общему кабелю.
На его концах обязательно устанавливаются специальные устройства — терминаторы.
Передача данных происходит так:
- один компьютер отправляет сигнал по кабелю;
- сигнал распространяется по всей линии;
- данные получает только тот компьютер, чей адрес совпадает с адресом в пакете.
Важно: в каждый момент времени передавать данные может только один компьютер.
Почему это проблема
Чем больше устройств подключено к общей шине, тем ниже производительность сети.
Если несколько компьютеров ждут передачи — возникают задержки.
Кроме того:
- сигнал идёт от одного конца кабеля к другому;
- если не установить терминаторы, он будет отражаться;
- отражённый сигнал создаёт помехи и блокирует передачу.
И самое критичное: если кабель повреждён в любой точке — перестаёт работать вся сеть.
Плюсы и минусы
Плюсы:
- простая реализация;
- минимальный расход кабеля.
Минусы:
- низкая скорость;
- плохая отказоустойчивость;
- сложность диагностики;
- полная зависимость от целостности общей линии.
Сегодня топология «шина» считается устаревшей и в современных стандартах практически не используется.
Топология «Кольцо» (Ring)

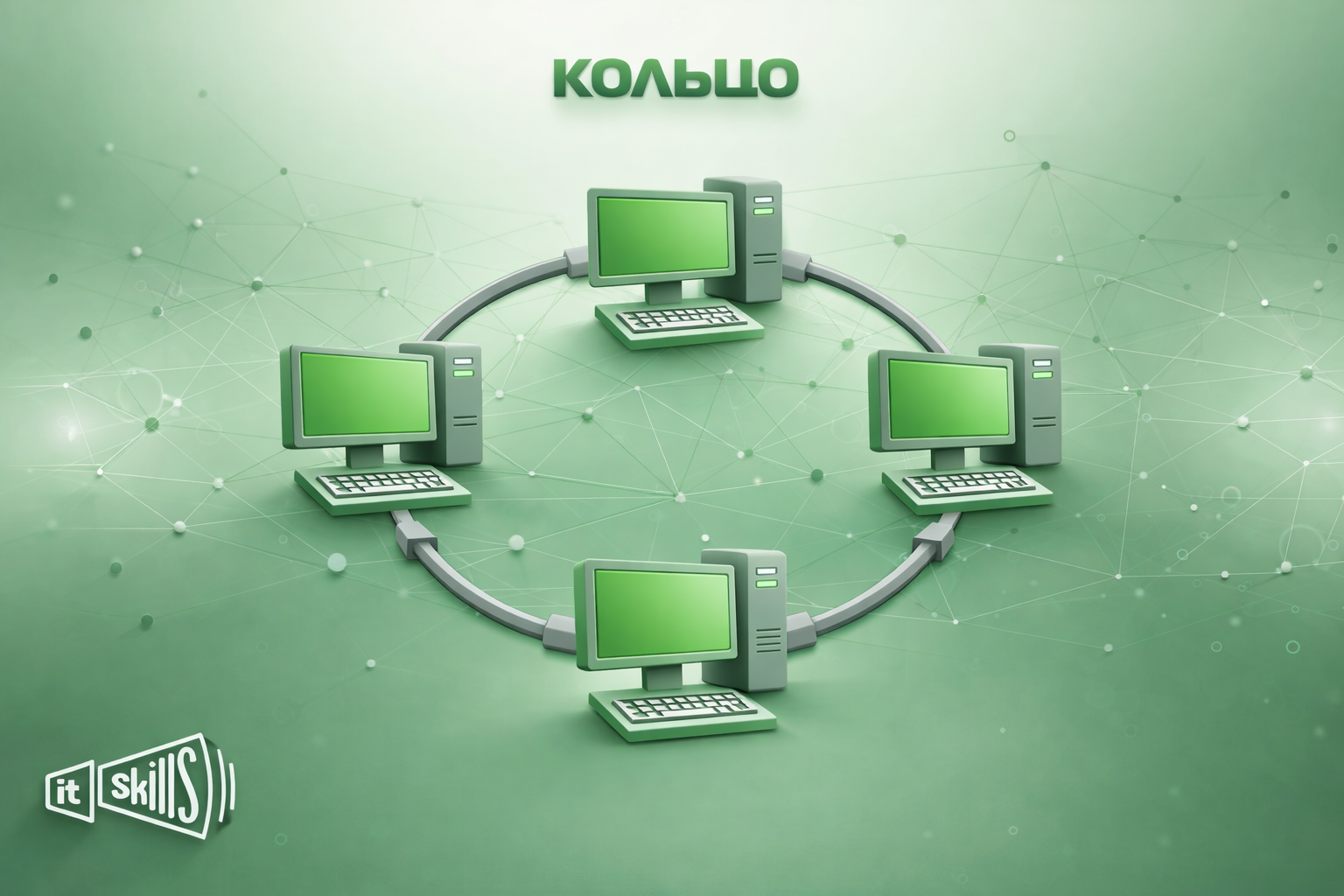

В топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо.
Свободных концов нет — значит, терминаторы не требуются.

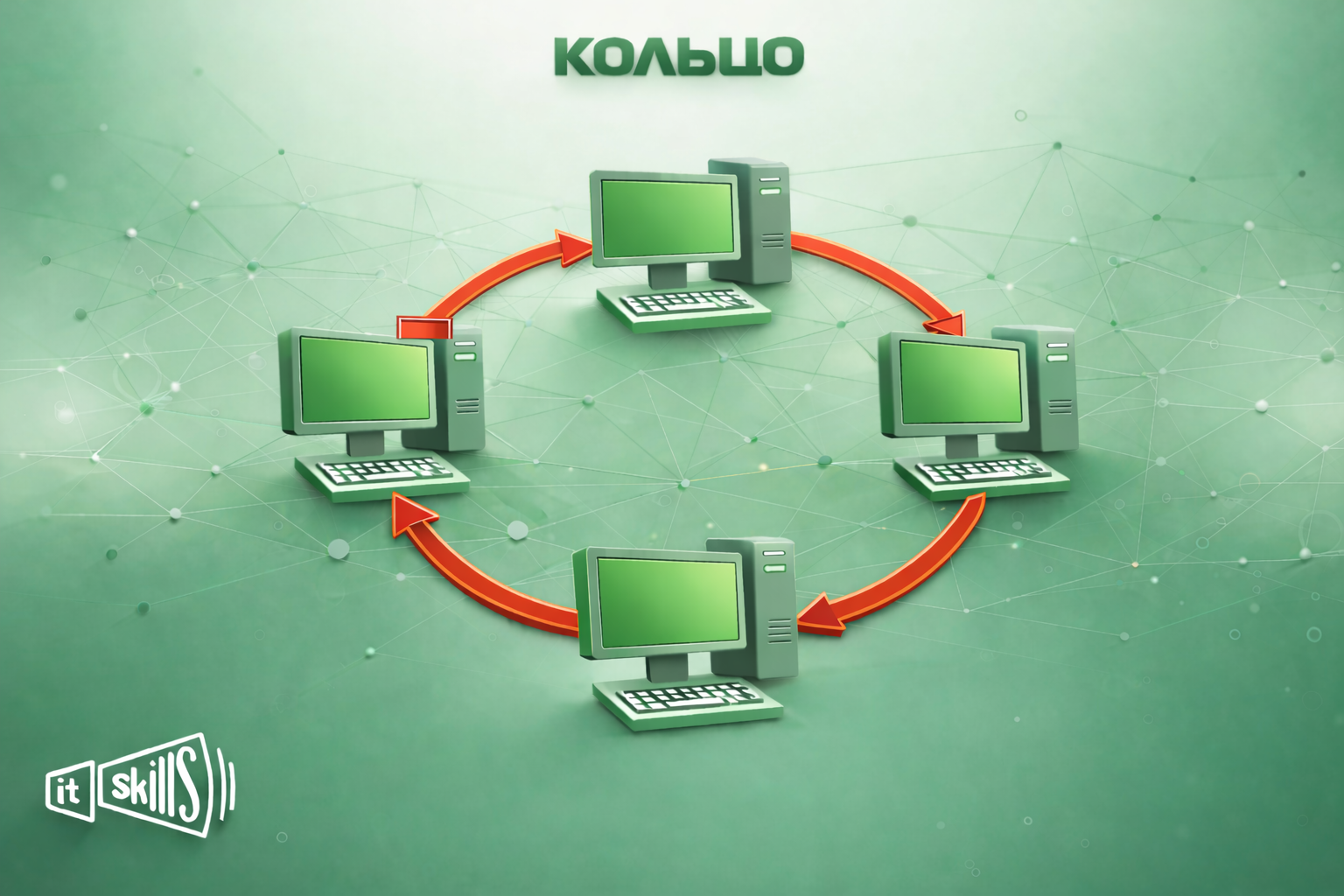

Сигнал передаётся в одном направлении и проходит через каждый компьютер.
Каждое устройство выполняет роль повторителя — усиливает сигнал и передаёт его дальше.
Передача маркера
Один из ключевых механизмов — передача маркера.
Принцип работы:
- По сети циркулирует специальный управляющий сигнал — маркер.
- Компьютер, который хочет передать данные, «захватывает» маркер.
- Вставляет данные и отправляет их по кольцу.
- Получатель подтверждает приём.
- После подтверждения создаётся новый маркер.
Несмотря на кажущуюся сложность, маркер движется очень быстро.
В кольце диаметром 200 метров он может циркулировать до 10 000 оборотов в секунду.
Плюсы и минусы
Плюсы:
- стабильная передача без коллизий;
- возможность строить сети на большие расстояния;
- каждый компьютер усиливает сигнал.
Минусы:
- отказ одного компьютера может остановить всю сеть;
- сложность модернизации;
- чувствительность к физическим повреждениям.
Сегодня «кольцо» встречается редко и в основном в специализированных системах.
Топология «Звезда» (Star)

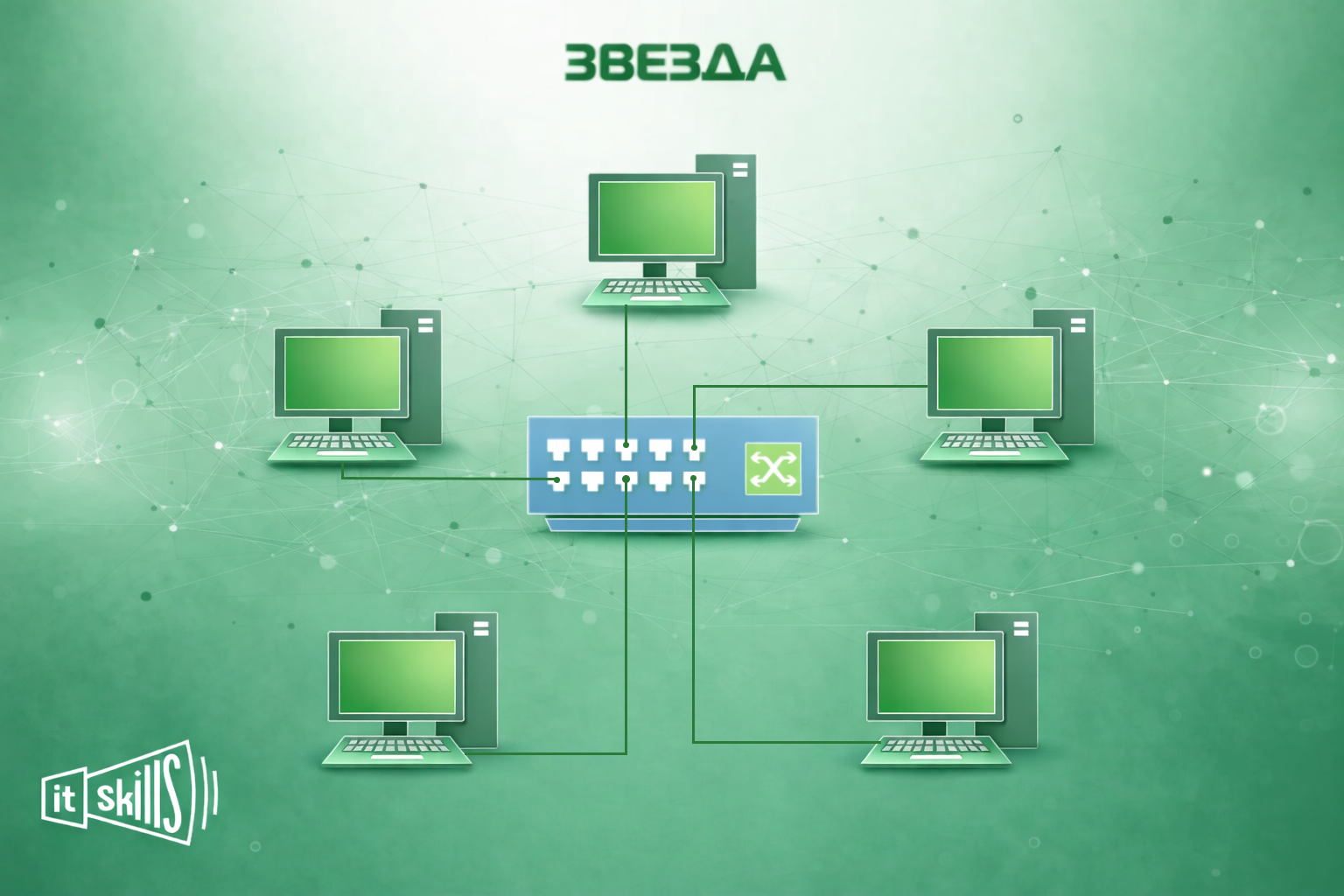

В топологии «звезда» каждый компьютер подключается отдельным кабелем к центральному устройству — коммутатору.
Все соединения сходятся в одной точке, которая управляет передачей данных.
Почему это удобно
- централизованное управление;
- простое подключение новых устройств;
- удобная диагностика неисправностей.
Если выходит из строя один компьютер или кабель —
перестаёт работать только этот сегмент, а не вся сеть.
Ограничения
- больший расход кабеля;
- зависимость от центрального коммутатора (если он выйдет из строя — сеть остановится).
Но на практике надёжность и управляемость перекрывают эти минусы.
Почему сегодня выбирают «звезду»
В реальных условиях сети редко бывают «чистыми» — часто используются гибридные схемы.
Но базовый принцип почти всегда строится вокруг топологии «звезда».
Причины:
- высокая отказоустойчивость;
- удобство масштабирования;
- предсказуемая производительность;
- простота обслуживания.
На практике в 99,9% случаев офисные и домашние локальные сети реализованы именно по этому принципу.
Вывод
Топология — это фундамент любой сети.
Понимание того, как соединены устройства и как распространяется сигнал, позволяет:
- грамотно проектировать сеть,
- прогнозировать её поведение,
- быстро находить неисправности,
- выбирать правильную архитектуру под задачу.
Если вы планируете развиваться в администрировании или сетевых технологиях, знание топологий — обязательная база.
И почти всегда ваш практический выбор будет начинаться со «звезды».
